應用實例

　　以市售智慧電表之功能為例，可攜帶式智慧電錶具有多項電力資訊測量和網路傳輸的功能，適用於量測單相二線、單相三線、三相三線或三相四線式電力，是一款多用途寬量程電錶，具有寬量程全數位電能電量測量功能，並可透過網際網路網頁查詢即時電力資訊及歷史資料，輕鬆掌握用電訊息。

1. 測量功能：可測量資訊包括實功、虛功、實功率、虛功率及最近15分鐘需量等，亦能測量各相電壓(V)、電流(A)及視在功率(VA)、功率因素(PF)等資訊，達到電力使用過程，全程監測和紀錄的目的。
2. 通訊功能： 具有網路、RS-485及ZigBee無線等三種不同通訊介面。
3. USB資訊儲存：具備USB隨身碟儲存介面，電力資訊以CSV檔格式儲存在USB內，可利用FTP方式將資料下載或拿至電腦讀取，可利用筆記本、Excel或隨附程式開啟應用。
4. 即時監測：智慧電錶內建網頁伺服器，使用者可以登入電錶監看即時電力資訊。
5. 伺服主機儲存：可指定網路上之一電腦作為伺服主機儲存資料，安裝隨附之軟體（適用Windows XP／7作業系統）即可接收及儲存智慧電錶（或ZU、NU型）之每分鐘資料傳送之資料。
6. 雲端即時監看：本電錶可透過網際網路即時監看最近之電力資訊、查詢歷史資料及統計資料，包括日/月用電量及最大需量。
7. 電力資料繪製：利用隨附之軟體讀取USB內或伺服主機之儲存資料可繪製各項資訊之趨勢圖，作為電能管理與分析使用。

圖8.1為數位電表裝設之架構，圖8.2為數位電表安裝於壁面之實例。

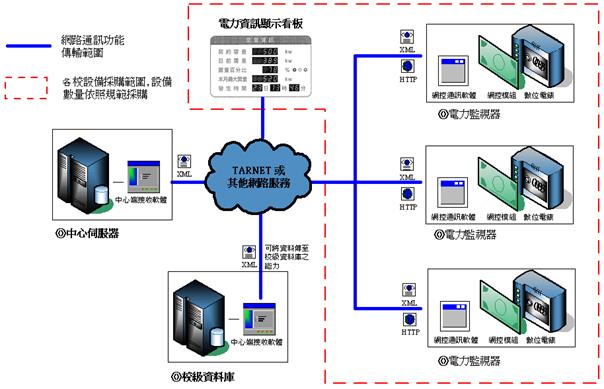

8.1數位電表系統圖

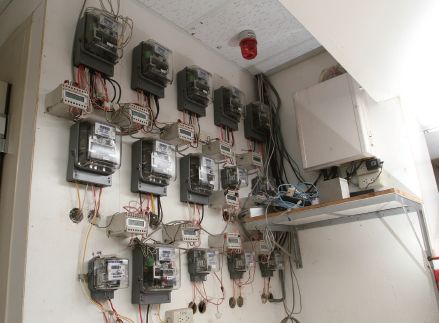

8.2數位電表系統安裝實例圖
