技術原理
WebAccess HMI/SCADA遠端中央監控系統搭配BEMS能源管理解決方案，幫助所有智慧建築資訊可視化，達到全區節能減碳之效。系統功能整合樓控、能源管理、門禁、廣播、火警、影像監視，UPS等相關建築機電設施子系統，皆能在中控中心完全監控，顯示建築物內能源動態並有效提昇設備運轉效率；另外透過太陽能、風力發電與中水回收系統，賦予企業總部、園區等智慧節能之效益，其系統功能分述如下：

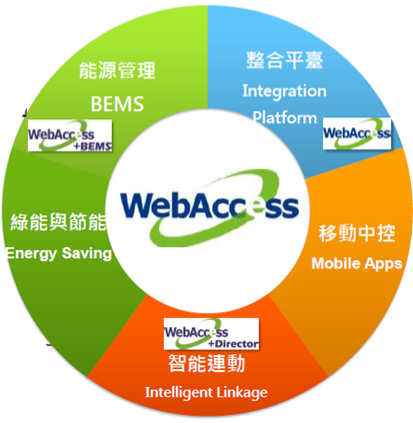

圖 7.1 WebAccess HMI/SCADA遠端監控軟體架構圖
WebAccess HMI/SCADA 遠端監控軟體，組成架構包含了：
l BMES能源管理系統，創在節能及綠色能源的可視化，再利用雲端運算軟體，輕鬆顯示歷史能源曲線，高耗能設備等狀態，如圖7.2所示，藉由BEMS能源管理軟體，客戶可依據需求建立能源管理專案，分析能源使用狀態。

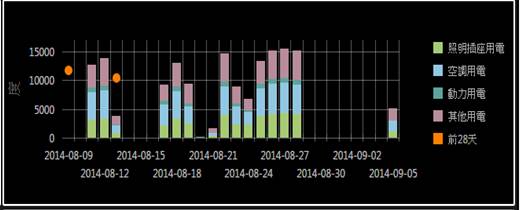

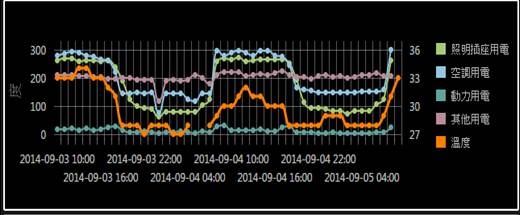

圖 7.2 歷史能源曲線與耗能狀態顯示畫面
l 透過整合平台，將各子系統感應器之訊號回饋於平台上，感應器猶如建築載體之末稍神經，能偵測各處的環境、設備狀態，並將訊號回傳至中控電腦，達到系統監視之功能。
l 智能連動系統，透過系統分析後呈現之狀態，再透過遠端訊號傳輸至控制點，達到控制效果，達到集中管理、統一控制之效益，可使企業降低人力成本，同時對於跨國企業總部而言，更能掌握各地設備狀態。
l 移動中控(如圖7.3、7.4)，可讓使用者在中央監控管理系統、發電站及建築物自動化系統中，攜帶輕巧之工業型移動裝置，輕鬆檢視現場狀態，設定自動化設備等工作，對於跨國企業可將各子公司之資料上傳至企業私有雲，管理者能輕鬆於世界各地進行遠端設定管理。使用介面上只要透過一般的網路瀏覽器，便可使用傳統 HMI/SCADA軟體套件中的所有功能，同時可支援BASPro可程式化的建築物自動化軟體，開發人員能利用功能區塊可有效於短時間內輕易規劃與開發設施管理系統，目前系統全球安裝運行已超過 18,000 套相當穩定可靠。

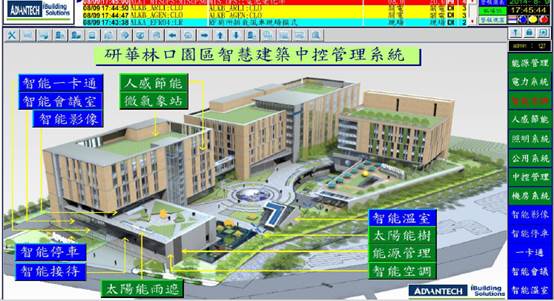

圖 7.3中央管理系統示意圖
圖 7.4行動裝置監控中央管理系統
1. 系統特色
(1) 以企業雲資料中心集中管理，分散建築節能控制與多螢幕移動中控查詢並以集團內公司/園區/建築/樓層。
(2) 以GIS地理資訊進行企業樓群能源管理等功能，同時可依能源取得來源，如創能、節能等能耗分類與分項，電(照明、插座、空調、動力等設備)/水/燃氣/暖/冷。
(3) 依時間/分項/環境/活動交叉分析，挖掘耗能設備，加以改善，結合群費用比較，能源績效指標EnPI評比，提供集團樓群能耗統計評比，以推動企業能源策略之貫徹。
2. 系統功能：
(1) 儀錶板編輯器
利用Web頁面上增加動態內容Widget功能介面，提供各種類型圖表，包含趨勢圖、柱狀圖、按鈕、日期、地圖、警報、摘要及點資訊等圖表，可與主系統WebAccess點資料連結，並可設定圖表的背景、顏色、標題等，相關訊息，以利設計畫面。
(2) 拖拉式配置與功能預覽：
拖拉Widgets至須放置的位置並編輯屬性，人性化配置操作即可建立客製化儀錶板頁面進行數據監看，使用者可預覽數據畫面於不同尺寸的平台，預先了解各平台的顯示畫面，避免儀錶畫面於不同螢幕解析度下變形。
(3) 跨平台儀錶板閱覽器、大量免費授權：
透過跨平台、跨流覽器的資料顯示與操作介面並支援於跨平台（手機、平板、筆電）與瀏覽器（IE、Firefox、Chrome、Safari）上監看即時資料及圖表分析資料，亦可遠端配置與線上支援，同時享有1024組在線客戶端免費授權，並使用HTML5程式語法，可支援所有瀏覽器與行動裝置，同時每頁儀錶板畫面皆可產生QR code，使用者可用移動式裝置掃描條碼，即可直接連線至儀錶板頁面進行監看，更容易將儀錶板資訊分享至相關人員。
(4) 支援Excel自定義報表與遠端管理功能：
內建報表樣版，使用者可直接使用。使用者可自行建立自定義時間/每日/每周/每月/每年匯出EXCEL報表。整合SUSIAccess SUSI API 4.0遠端裝置管理軟體整合SUSI 4.0於WebAccess Express，可自動掃描顯示資訊。自動掃描網域內的支援SUSI設備，取得版卡及平台相關資料監看，例如作業系統/CPU型號、CPU 使用率、CPU 溫度及開機時間等資訊。

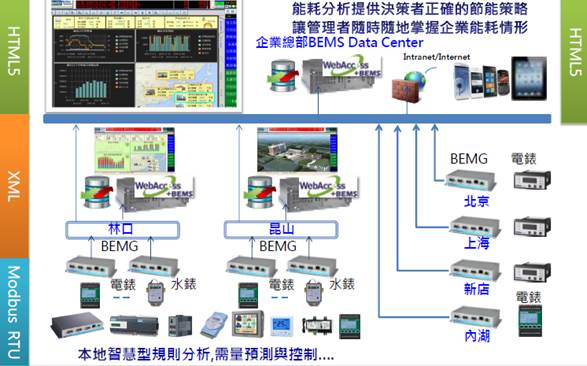

圖 7.5 能源管理架構示意圖
如圖7.5所示，透過底層的Modbus RTU協定，將感測器蒐集到的環境資訊傳輸至分散式的系統層，透過GIS地理資訊介面管理更地能源狀態，在上傳至遠端管理HTML5主機系統，即可支援移動式中控平台、遠端管理、達到節省人力、挖掘能耗等需求。
