應用實例
1. 實例1 - Debis Building（Wigginton & Harris, 2002, case. 2）
Debis Building 為鋼筋混凝土與框架結構，外牆由雙層組成，第一層用不透明高隔熱板為主要的外牆保護，並且可吸收一部份太陽的輻射和溫度；第二層使用透明表面構成，玻璃百葉窗可減少風對於玻璃主牆體帶來的風壓，並阻擋雨進入內層玻璃、防止建築表面的太陽輻射。百葉可依據太陽角度來旋轉遮陽，裝設框架結構於外牆上，增加百葉調整的靈活性。冬天封閉的百葉可將熱留在室內；夏天，窗板成為通風管，促進通風，並吸收新鮮空氣。建築的管理系統監控所有的動力設備(冷氣、暖氣、變壓器等)和機械通風系統。除此建築管理系統還能感測外部的光、溫度、供溫狀況和風速，調整安裝在建築外部表面窗板和百葉窗的位置。
當日光充足時，照明系統會自動關燈。此建築使用者可自己控制室內照明、百葉窗位置，還能操作窗戶調節室內通風。此外使用者還可改變裝置所創造舒適度的固定值。

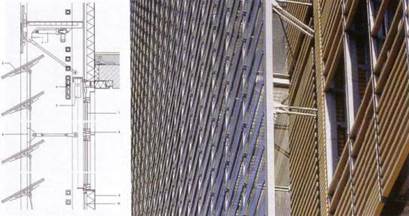

圖 6.2 Debis Building
（資料來源：Wigginton & Harris, 2002, case. 2）
2. 實例2 - GSW Headquarters（Wigginton & Harris, 2002, case. 1）
GSW Headquarters 的西側玻璃牆體由雙層組成，內裝有固定底部可向外開的窗戶，使建築內部能與空的牆體進行通風。另外空的牆壁裝有一系列可轉動的擋風板，擋風板面上有氣孔，可做為控制空氣流入與否的控制器。建築東側的玻璃為三層，中間是玻璃的百葉窗，只有需要清洗時才打開。風箱在寒冷的天氣提供通風，中心直立的擋風板提供東側分隔的辦公室單向通風。建築中央管理系統決定是否開啟機械通風裝置，但使用者也能使用安裝在牆上的控制器，選擇建物中的某一部份是機械通風還是自然通風。

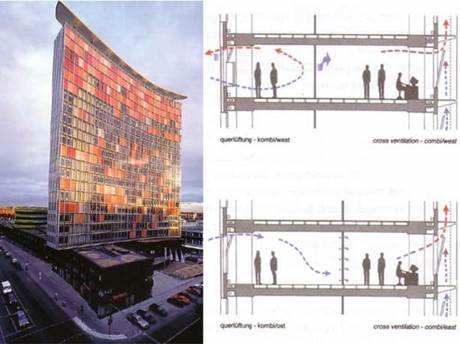

圖 6.3 GSW Headquarters
（資料來源：Wigginton & Harris, 2002, case. 1）
3. 實例3 - 富邦福安紀念館
國內第1棟具有無線環境感測技術的智慧建築外層之示範案例，透過環境感測功能－ 802.15.4/ZigBee標準為基礎的無線感測系統偵測室內外感測環境因子如(1) 溫度、溼度、CO2濃度(2)空氣流速(3)室外雨量(4)室內外亮度等，達到環境品質監控與節能控制功能如ISO7730 PMV 熱舒適性感測功能、 室內空氣品質監控功能、自然通風與外氣預冷控制、PMV-EER最佳化控制技術、自然採光最佳化控制技術、設備控制功能包括：(1)多樓層建築外層的開口率協調控制(2)建築開口部水霧預冷設備控制(3)空調系統協調運作控制(4)遮陽系統協調運作控制。
富邦福安紀念館成功運用各種資通訊技術於建築領域中，室內、戶外各種感測器的裝設，加上成熟的ZigBee無線網路佈建技術以及完善的後台系統等，全面賦予建築物全新的生命力，系統24小時全面掌握環境狀態，自動分析、指揮，創造符合員工辦公需求，同時達成節能效益的最佳應用。
4. 實例4- 西班牙Media-ICT大樓
Media-ICT大樓主要的使用目的為媒體育成中心，空間規劃用途包括辦公、展覽與工作坊，為一棟九層樓的鋼骨建物，占地3,572平方公尺，樓地板面積約2.4萬平方公尺，是一棟視聽傳播與資訊技術交流中心。除了拿到2011年WAF世界建築大獎外，Media-ICT大樓同時也獲得歐洲綱結構大獎，以及LEED綠建築金獎，目前已經成為西班牙巴塞隆納的地標建築。
(1) 4 種動態的ETFE 立面(減少55% CO2)
Media-ICT 號稱整棟建築物的CO2 排放量接近零，建築物有三面外牆搭著綠白色、塗有跟北京水立方游泳池同樣的ETFE 材質，這種特殊薄膜的充氣墊單元，類似窗簾效果，能過濾紫外線，透光度達到95％，且能阻擋80％的熱度。這種會呼吸的氣墊，夏天隔熱、冬天保溫，當夏天戶外溫度升高到一定數值，感應器啟動表層ETFE 膨脹，阻擋紫外線的穿透及戶外熾熱的陽光，以保持室內溫度的舒爽，更可有效減少55%的CO2 ；冬天則相反，ETFE薄膜會展開吸收太陽光，以提高室內溫度。沿著Sancho d’Avila 街道的東南向立面，氣墊單元的設計與組裝，是由ETFE 專業設計師Vector Foiltec 所完成。共安裝了154 個氣墊(cushion)單元，其中有104 個可由電腦控制，以便能根據太陽在此立面上運行的軌跡，而改變單元的狀態。整棟建築物共使用了2,500m2 的ETFE 膜，使能源上的花費可節約20%。

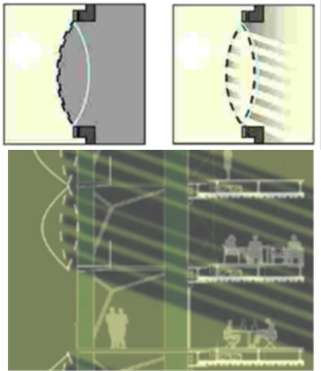

圖 6.4 ETFE外層膨脹遮擋紫外線示意圖
（資料來源：智慧化居住空間網站(http://www.ils.org.tw),陳嘉懿）
圖 6.5鐵氟龍氣墊外層圖
（資料來源：智慧化居住空間網站(http://www.ils.org.tw),陳嘉懿）
氣墊種類共分為四種：(Type A) 為3 層式氣墊並附有氣動式遮陽功能，可將太陽能透射率調整為65%及45%兩種模式。每一個氣墊都能獨立與光感應器產生聯動作用。每一個氣墊都能由程式透過IP 位址加以操控。(Type B)為雙層氣墊，外層印有銀色圓點，內層則為綠色調的ETFE 薄膜。太陽能透射率約為55%。(Type C)為雙層氣墊，外層為透明，內層為綠色調的ETFE 薄膜。太陽能透射率約為65%。(Type D) 為雙層氣墊，外層為透明，內層部分除了圓點以外，其餘均列印為銀色。太陽能透射率約為50%。
(2) 煙霧式氣囊遮陽系統
至於遮陽的設計則是在雙凸透鏡狀斷面中，透過一塘能將煙霧注入氣墊的系統，控制氣體的粒子密度，以提供建築物可變化的遮陽，能有效降低太陽能所產生的熱得，最多可達到90%。此一機制經過詳細的研究驗證結果發現僅佔整體建案費用的5%。西南向的CAC 立面具有垂直式氮氣遮陽可過濾太陽輻射熱， ETFE 氣墊填入氮氣粒子，其G 值介於0.35 到0.19 之間。根據溫度感測網路的偵測結果，系統會自動啟動。
