技術對策
系統控制網路為自由拓撲架構，網路配置極為簡單容易，可任意彈性配置控制各種迴路組合，為可獨立運作分散式控制系統架構，每個時間排程控制模組可以控制電驛、電驛驅動模組（具位址編碼功能）。一般系統架構如下圖。
資料來源：清鋒自動化公司提供

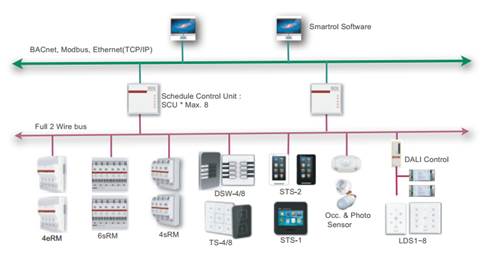

圖4.20 –PLC(二線式)智慧型帳名控制系統架構圖
1. 迴路電驛驅動控制模組
迴路電驛驅動模組(4eRM, 6sRM)，可控制 4/6個電驛輸出且內建 2 組數位信號輸入(可外接人員移動感測器、照度感測器、傳統開關輸入)。模組本身具有微處理器及記憶單元，與現場可編程開關之間可獨立運作分散控制，電驛驅動模組可檢測及監控電驛 on/off 狀態及現場可編程開關狀態。電驛 RY (LR-9P) 可直接安裝固定於電驛驅動控制模組上方之軌道上，與 6sRM 電驛驅動模組之間不需任何配線即可連接控制。
2. 觸控式開關面板
STS 觸控式開關是由彩色 LCD 觸控面板所構成，可依據使用者需求，客製化製作控制介面。 觸控開關將個別按鍵對應的電驛及群組登入之後，對燈光迴路進行開啟/關閉的動作。可執行個別及群組的 on/off (按鍵的開關)動作執行及顯示照明控制迴路回饋狀態。
3. 智慧型照明控制中文化圖控軟體
本照明控制圖控軟體，必須為專業化的照明控制軟體，具有系統操作穩定特性，可有效地管理和控制照明自動化系統，具有友善良好的操作介面環境、簡單易學等特點，讓操作人員可以很容易操作，而且可與網際網路TCP/IP網路兼容，可在網路上進行控制。表格化及圖形介面，操作方便快捷、顯示各回路的位置及其運行狀態(開或關)，透過顏色變化來顯示其狀態。圖形介面可直接點擊監控畫面上的燈具位置提示來操作燈光設備的開關。並可根據天文時鐘安排365天燈光照明控制回路的日程表。透過照明監控系統軟體可以完成以下主要功能：
(1) 即時監控 - 可將照明系統的狀況用圖形化類比顯示在監視螢幕上，操作者可在螢幕上觀察到燈具的實際開關狀態，並可透過滑鼠點擊燈具圖形來控制各個回路。
(2) 與TCP/IP網際網路的連接 - 只要在設有網際網路通訊網路的現場任何電腦上，輸入伺服器的IP位址，即可輕易的與網際網路相連接。可透過網路及企業網路連接多台電腦同時進行連接，對照明控制系統進行監控。
(3) 時間排程設定 - 可在一個畫面上進行所有的時間排程設定作業。可透過滑鼠游標的拖曳方式，即可簡便的設定時間定時控制、邏輯控制、群組控制、日落日出控制等功能，也可由控制圖面上進行簡便的設置。 提供多種簡便方式用滑鼠游標對年、月、週、日、時進行設置。
(4) 天文時鐘 - 系統需能根據日出和日落時間配置相應場景，能根據當地的經緯度自動生成春、夏、秋、冬的日出和日落時間，即時監控各現場設備上傳的真實狀態。可根據季節、作息時間、照度的變化編制好時間控制程式，照明回路將按程式所設定的時間自動開關。
(5) 場景控制 - 在軟體功能表上可設置多種場景模式，只需點擊相應的模式，系統自動執行。場景模式根據需要可增減和修改。
(6) 監控畫面 - 軟體支援對平面圖的設計，採用易於操作的拖放方式，易於編輯各控制點的平面圖，從而提高在一個畫面上的編輯和監控功能，達到最佳的直覺化管理效率。軟體必須支援滑鼠游標所指區域立即顯示相關電驛和群組的編號，以及顯示該區(電驛)的工作狀態(即螢幕提示功能)。此外，軟體必須提供超強的半透明功能及方便的動態畫面功能，使控制區域更加生動直覺化。
(7) 警報查詢視窗 - 可即時監控所有相關設備的工作狀態訊息。可發出工作異常警報，並顯示異常區域、異常工作點的具體位址。
(8) 樹狀結構方式控制 - 可藉由樹狀目錄確認照明控制器、可編程開關的註冊狀態，以及照明控制器電驛和可編程開關按鍵的狀態。可藉由樹狀目錄查看群組及已設置裝置的控制開關狀態。提供搜尋相關設備(如控制盤、電驛、可編程開關等設備)在監控視窗畫面以及監控畫面的電驛(Zone)的“從畫面中搜尋”功能。
(9) 資料採集 - 可定期採集儲存各項資料，便於掌握燈具的使用情況，提供運轉時間分析及歷史記錄功能。
(10)系統安全 - 監控軟體程式需設置安全密碼，對不同的操作人員的操作權限進行限制，根據使用者不同的權限操作人員僅能在其所允許的工作範圍內進行不同的操作，以確保系統運作的安全性。
(11)計費 & 報表 - 可收集一定的日誌數據資料顯示於畫面上或列印。可分別建立由控制模組及電驛所 查詢的節能方案。提供對於使用量的計費與 Trend 趨勢分析。 提供對於使用量圖表的曲線/長條圖表等。
(12)與其他系統整合 - 照明控制系統必須為開放式系統架構，可以很容易地和其他BAS大樓自動化系統或消防安全監控系統等的整合運作連動控制。
(13)應用說明。
(14)本智慧照明系統控制網路因為將網路的通訊協定義完整，因此透過網路連結配置簡單容易，可任意彈性配置控制各種迴路組合。透過圖控軟體背後的控制與管理功能，系統可以呈現與管控不同空間的照明明滅、啟動數量、照明強度、搭配在場感應器、照度計等感應器達到節能管控的目的，同時將紀錄所有控制過程、計費與報表。提供管理者追蹤與分析依據。
本系統由於功能完整同時所有的系統與控制器必須支援相同的的通訊協定，因此建置費用相對較高，同時控制模組的選擇亦相對較少。對於照明管理需求不大的案場，相對而言投資成本較高。
