應用實例
1. 案例一
(1) 案例名稱
大葉大學—人因照明教室（映興電子股份有限公司提供）
(2) 基本概要介紹
映興電子公司以「avin智慧照明無線控制系統方案」解決節能與舒適的問題。居家內部空間及公共設施空間照明產生的浪費，往往為不自覺的情況下產生，為避免無謂的浪費，在室內應廣泛使用燈控系統及安裝可調光式的節能燈具與系統，讓照明空間，能保有人們習慣性的控制方式，並能夠透過無線平台進行照明控制，如定時開關、時序排程、情境使用、空間燈光互動…等，讓光在系統整合後達到人因照明的成效與目的，更能與原本存在的節能裝置, 如感測器、門禁系統、保全系統等等整合運用以達最佳效果。
Avin智慧照明無線控制系統，可安裝於可調光燈具或非調光燈具或窗簾等設備，avin系統以當下主流的ZigBee無線技術，以雙向網路連接形成層次式的架構，最上層的資訊端設備負責控制網路中資料端設備之間傳送並提供開放協議與其他異質系統整合應用，系統的優點：有效的將照明於空間中的應用需求轉化成簡單易管理控制方式，提供工具有效確保通訊時的無線通訊品質，以克服無線在建物內通訊會受到屏蔽的缺點，加上多功能平台，如手機、平板、電腦、遙控器、牆壁開關，能使得傳統牆壁單切開關變成情境牆壁控制開關，並在不同的使用需求下，能依時間排程、情境模式，任意調整控制所需之亮度，並在空間中透過APP直接操作設定，進行更符合個人生活習慣的用燈調整，在排程自動開關燈或照明變換的同時，提供適合的光環境品質，提高光環境舒適度有效減少疲憊感並增進效率，大幅的降低不適當照明所產生的能源浪費。
本案列為彰化縣大葉大學人因照明教室專案。因學習需求教室中必須長時間將照明開啟，而形成嚴重的能源浪費。本案針對現有教室照明品質與問題做的改善方式，這部份針對照明節能說明，依白天有充照明，日光燈照度約中央地區60%，兩側為0%時到傍晚開啟80%-100%亮度，在依需求調整照度，提高學習品質，教室實際面積：15.86m×7.82m。
圖4.15教室空間示意圖
(3) 節能規劃內容
a. 教室照明導入avin智慧照明無線控制系統節能規劃。一間教室規劃13區avin智慧照明無線控制系統，教學大樓約計12間普通教室。
b. 教室系統數量分佈
(a) 每間普通教室每一間規劃A區-K區各安裝2組接收器共12迴路。
(b) 1迴路共1支1-10V調光接收器共12支。
(c) 窗簾區3組avin窗簾接收器。

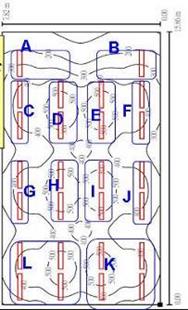

圖4.16教室空間照度模擬圖
c. 依每日課程不同設定時程開關，及調整照明強度，以達節能。(以一間教室的課表為列)。

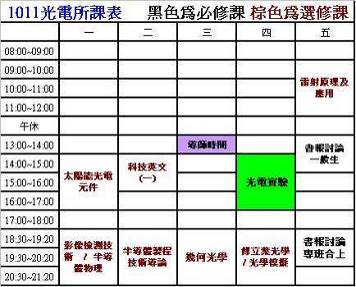

圖4.17智慧照明無線控制系統之課程排程表
d. 依上午、下午、夜間日光影響的不同程度，設定照明需求模式，以求教室中每個座位的光均勻度及降低眩光值。
(4) 成本效益
a. 建置成本分析
(a) 本案應用avin智慧照明無線控制系統成本估算。
(b) AVIN智慧照明無線控制系統 NT$ 90,000×12間普通教室=NT$1,080,000。
b. 建置優勢
使用avin智慧照明無線控制系統照明規畫的另一項優點，為可省去原有傳統開關控制所需的垂直管路、佈線、開關等材料與安裝工資。
普通教室 |
加裝LED燈具 教室 |
avin智慧照明無線控制系統 |
人因照明教室 |
圖4.18 avin智慧照明無線控制建置應用
c. 節能效益及ROI分析

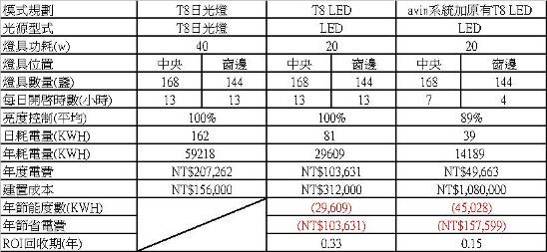

表4.7大葉大學照明節能效益比較表
備註1：此分析試算表皆為擴大預估值。
備註2：每度電費皆以NT$3.50計算。
備註3：依原有T8 LED燈具建置。
d. 本案人因照明教室專案節能LED照明的材料加裝avin智慧照明無線控制系統費用與傳統控制的相同LED燈具相比較，每年節省約NT$157,599元。
e. avin智慧照明無線控制系統節能照明後，能有效杜絕上課後未能隨手關燈的能源浪費，以及在靠窗兩側光線充足下無需照光設備、在教學上可依需求設定及調整亮度提升教習效率。
(5) 聯絡資訊
a. 公司名稱：映興電子股份有限公司
b. 公司網址：http://www.avin-tech.com
c. 聯絡窗口：梁原勝經理
d. 聯絡電話：886-4-2358-1581 ext.1131
e. 聯絡傳真：
f. 電子郵件：jackyliang@avertronics.com
2. 案例二
(1) 案例名稱
總太建設—東方帝國（映興電子股份有限公司提供）
(2) 基本概要介紹
東方帝國一樓大廳，前後各一個出入口，大廳為接洽及交誼點。
(3) 節能規劃內容
東方帝國一樓大廳導入avin智慧照明無線控制系統節能規劃：大廳規劃avin智慧照明無線控制系統，大廳12區，共計12區，120盞。
a. 大廳系統數量分佈
(a) 對外走道出入口規劃4區，每區安裝1組接收器共4組。
(b) 內部走道規劃8區，每區安裝8組接收器共8組。
(c) 共計1-10V調光接收器共12支訊號增加器3組加無線主機1組。
b. 結合照明感應控制系統依不同設定時程開關，及調整照明強度，保持安全性，如上下班尖峰時及時特殊假日使用量較低時。
c. 調整照明強度，對外走道感應物體經過時維持亮度為白天0%傍晚60%晚上100%，夜間或較陰暗時，無人經過保持40%，內部走道亮度為白天30%、傍晚60%、晚上100%。
d. 大廳規劃靠外側40盞，亮度為白天0%、傍晚60%、晚上100%，內部80盞，亮度為白天40%、傍晚80%、晚上100%。
(4) 成本效益
a. 建置成本分析
(a) 本案應用avin智慧照明無線控制系統成本估算。
(b) AVIN智慧照明無線控制系統 NT$ 81,000。
b. 使用avin智慧照明無線控制系統照明規畫，為可結合原有的設備，加值運用，有良好的擴充性，同時省去佈線費用。
c. 節能效益及ROI分析

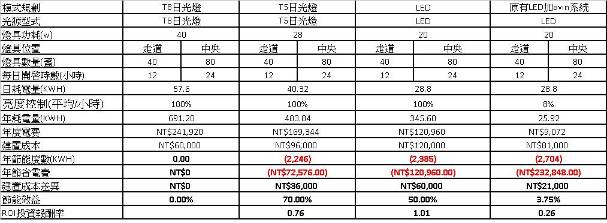

表4.8總太建設—東方帝國照明節能效益比較表
備註1：此分析試算表皆為預估值。
備註2：每度電費皆以NT$3.50計算。
備註3：依原有感控節能LED燈具建置
大廳 |
中央控制系統 |
控制接待區 |
圖4.19總太建設-東方帝國之avin智慧照明無線控制建置應用
d. 本案LED燈具加裝avin智慧照明無線控制系統費用與傳統控制的相同LED燈具相比較，每年節省約NT$ 232,848元。
e. avin智慧照明無線控制系統節能照明，中央系統及整合感控設備，由中央統一控制，提升環境品質及安全性，有效達整體節能效果。
(5) 聯絡資訊
a. 公司名稱：映興電子股份有限公司
b. 公司網址：http://www.avin-tech.com
c. 聯絡窗口：梁原勝經理
d. 聯絡電話：886-4-2358-1581 ext.1131
e. 聯絡傳真：
f. 電子郵件：jackyliang@avertronics.com
