應用實例
1. 案例名稱
顛峰大樓—1F騎樓（權信企業股份有限公司提供）
2. 基本概要介紹
本案例騎樓照明因使用LED照明，因此除了搭配在場感應技術的被動式紅外線感應器控制照明設備的明滅之外，尚可搭配照度感測器與區域照明無線感應控制系統調整LED照明之強度。，讓大樓的騎樓照明具備自動化控制與調光功能，明亮又節電。
3. 節能規劃內容
(1) 1F騎樓的3個入口處分別各裝1個紅外線感應器（型號：JSC-360CTT），並於LED燈具迴路上安裝1個控制主機（型號：JSC-DCR）。騎樓上方的8個HQI 150W嵌燈更換為照度相當的8個18W LED嵌燈。

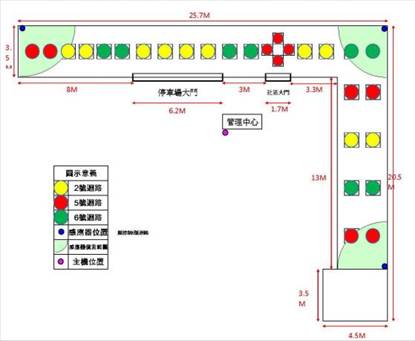

圖4.12巔峰大樓騎樓頂燈迴路實際比例狀況圖
(2) 控制主機（型號：JSC-ACR）+ 感應器（型號：JSC-360CTT）--- 主機控制一般AC電源照明。其特色如下所述：
a. 可針對環境亮度做調整（夜間亮燈 ~日夜皆亮燈）。
b. 黃昏自動亮燈功能：天色變黑時，感應器發射訊號使燈具全亮，設定之亮燈時間過後熄燈進入人體感應功能 （亮燈時間由主機設定）。
c. 天色變亮時，感應器發射訊號使燈具熄滅。
d. 感應到人車時，感應器發射訊號使燈具全亮（亮燈時間由主機設定）。
(3) 控制主機（型號：JSC-DCR）+ 感應器（型號：JSC-360CTT） --- 主機控制LED電源外置之各種LED照明。其特色如下所述：
a. 可針對環境亮度做調整（夜間亮燈 ~ 日夜皆亮燈）。
b. 具黃昏自動亮燈功能：天色變黑時，感應器發射訊號使燈具微亮，設定之微亮時間過後熄燈仍保有人體感應功能（亮燈時間及亮度比例由主機設定）。
c. 天色變亮時，感應器發射訊號使燈具熄滅。
d. 感應到人車時，感應器發射訊號使燈具全亮 （亮燈時間由主機設定）。
表4.5區域照明無線感應控制系統規格表
型號 |
JSC-360CTT |
JSC-ACR |
JSC-DCR |
偵測方式 |
被動式紅外線 |
－ |
－ |
電源電壓 |
AC85 ~ 265V 50Hz / 60Hz |
DC30V~100V |
|
人體感應亮燈時間 |
－ |
OFF、TEST、30秒～30分鐘、ON (16段設定) |
|
黃昏自動亮燈時間 |
－ |
1~8小時、天亮 (8段設定) |
|
減亮設定 |
－ |
－ |
亮度比例0%、5%、10%、15%、20%、30%、35%、50% (8段設定) |
環境亮度 |
10～1000 lux（日夜可調整） |
－ |
－ |
偵測角度 |
360度（上視）、140度（側視） |
－ |
－ |
偵測距離 |
最長12公尺 （安裝高度2.8公尺、溫度25℃時） |
－ |
－ |
消耗電力 |
待機時 ＜0.5W |
||
最大負載 |
－ |
110V： ＜1000W；20V：＜ 2000W |
＜500W |
最大電流 |
－ |
10A |
5A |
燈控輸出 |
－ |
N.O.乾接點輸出 |
DC30V~100V |
發射 接收頻率 |
433MHz |
||
發射距離 |
500公尺 空曠地（依現場環境而有所差異） |
－ |
－ |
a. 天黑時，騎樓上方的LED嵌燈會微亮（10%亮度），當感應器偵測到人進入騎樓時，LED嵌燈會全亮，人離開騎樓3分鐘後，燈具恢復微亮，直到天亮後，燈具會熄燈。

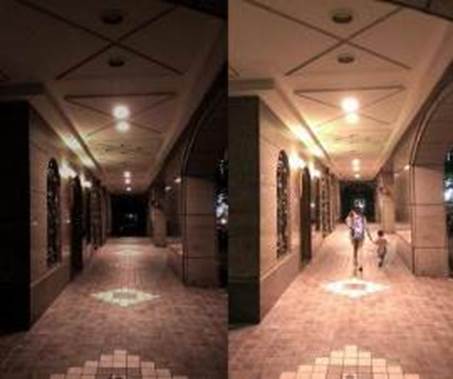

圖4.13騎樓LED嵌燈調光比較
