應用實例
1. 案例一
(1) 案例名稱
臺北市北投—草山水美社區（權信企業股份有限公司提供）
(2) 基本概要介紹
案例使用結合OSC的區域照明感應控制系統解決方案。系統由 “控制主機” （型號：JSC-366ED，本身也是一個感應器）加上多個 “子機”（ 型號：JSC-366C），該區域空間有人時，空間內之同一迴路照明全面開啟，空無一人時全面熄燈，既不浪費電力又可確保出入人士想有明亮安全的活動空間及舒適的氛圍。另增加黃昏自動亮燈功能，若使用於戶外，當黃昏天色變黑時，自動開啟戶外照明，經過一段時間後自動熄滅，並進入 “人體感應自動照明模式”。

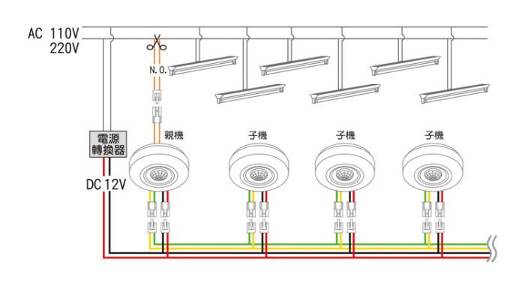

圖4.5控制主機（親機）與子機系統圖
控制主機（親機）JSC-366ED利用光電晶體感知週遭環境的亮度及透過軟體控制，若使用於戶外，當黃昏天色變黑時，自動開啟戶外照明，經過一段時間後自動熄滅，並進入 “人體感應自動照明模式”，人來亮燈，人去熄燈。搭配數個子機，可擴充感應器的偵測範圍，即使是大範圍的空間亦無偵測死角。
另有無線感應控制系統之控制主機（型號：JSC-DCR或JSC-ACR），與無線子機 “感應器”（ 型號：JSC-360CTT）。兩者間採433MHz頻率發射及接收，一個主機可以搭配8個感應器，採學習編碼模式，操作簡便。為了減少安裝時拉線的困難度及減少工事成本，可使用區域照明“無線”感應控制系統。

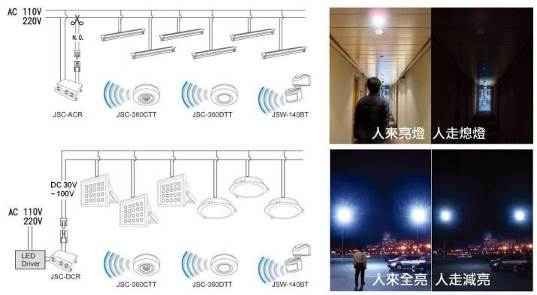

圖4.6區域照明無線感應控制系統示意圖
本案例為社區的公共庭院景觀照明控制，利用上述照明控制系統的搭建與照度感測器感應環境的夜幕低垂，當自然光源逐漸下降，照度感應器感應到的數值低於設定值時，系統會啟動社區庭院景觀照明3個小時，隨後關閉。即天黑自動點燈，且僅使用3個小時。
(3) 節能規劃內容
庭院景觀照明智慧化。所有庭院景觀照明天黑後自動亮燈，3小時後熄滅，之後變成自動感應照明。
a. 庭院裝了區域照明感應控制系統（1個親機 + 2個子機），分別裝在（1-1）庭院前方足浴區旁屋簷下（親機，型號：JSC-366ED）。（1-2）中間戶外休閒椅區屋簷下（子機，型號：JSC-366C）。（1-3）後方戶外休閒椅區屋簷下（子機，型號：JSC-366C）。
表4.3區域照明感應控制規格表
型號 |
JSC-366ED |
JSC-366C |
|
偵測方式 |
被動式紅外線 |
||
電源電壓 |
DC12V |
||
亮燈時間 |
OFF、TEST、30秒~30分鐘、ON（16段數位設定） |
||
輸出時間 |
|
約2.0±0.5秒 |
|
環境亮度 |
3 lux ~ ∞ (可調整) 3 lux ~ 40 lux（黃昏自動亮燈適用範圍） |
10～1000 lux （日夜可調整） |
|
偵測角度 |
360度（上視）、140度 （側視） |
||
偵測距離 |
最長12公尺（安裝高度2.8公尺、溫度25℃時） |
||
燈控輸出 |
10A， N.O. 乾接點輸出 |
|
|
警報輸出 |
|
N.O. 輸出 28V DC，0.2A max |
|
耗電量 |
待機時 6mA |
待機時 2mA |
|
防塵防水等級 |
IP44 |
||
|
|
|
庭院前方足浴區現況照片（1-1） |
中間戶外休閒椅區現況照片（1-2） |
後方戶外休閒椅區現況照片（1-3） |
圖4.7北投草山水美社區照明感應控制系統安裝位置
b. 另外安裝微波感應器及無線的感應器來偵測室內大廳的AB兩個沙發區。
圖4.8微波感應器及無線感應器安裝位置
c. 採用微波感應器，免除穿牆工事（裝在落地窗外部上方，從室外偵測室內A沙發區的人）
圖4.9微波感應器安裝位置
d. 採用被動式紅外線，利用無線傳輸。故完全不必鑿牆走線（無線通訊的應用，免配線，美觀）。以偵測室內B沙發區的人。
A 沙發區 偵測區域 B沙發區 偵測區域
圖4.10感應器偵測位置
e. 只要在以上範圍內滯留，感應器偵測到人，都會自動開燈，並保持亮燈，直到感應範圍內的人都離開後3分鐘，便自動熄燈。
f. 夜間8、9點庭園燈熄滅後，住戶到室內大廳AB沙發區休息時，亦會自動開啓戶外庭園燈，讓你欣賞外面的景觀（生活情趣又加分）。
g. 除此之外，黃昏，太陽下山後，庭園燈便會自動開燈，而且，隨著冬天或夏天太陽下山時間不同，還能自動調整開燈的時間 （提早或延後，配合天文現象）。
|
|
|
白天不會開燈 |
黃昏，太陽下山後，庭園燈會自動開燈。 |
為了節能環保不浪費電，開燈持續3小時後（可依個人喜好做設定），自動關燈（不浪費電）。 |
圖4.11庭園燈白天與黑夜現況比較
(4) 聯絡資訊
a. 公司名稱：權信企業股份有限公司
b. 公司網站：www.jointsecu.com.tw
c. 聯絡窗口：李坤明先生
d. 聯絡電話： 02-26987007、0980-838-878
e. 聯絡傳真：
f. 電子郵件：salesb@jointsecu.com.tw
