應用實例
目的：提升空調冰水主機運轉效率，減少設備消耗無效功率，達到完美平衡點。
設備狀況：空調冰水機房水路系統原本為一/二次測冰水系統，原區域泵與冷卻水塔有安裝變頻器，但為降載定頻運轉，而一次冰水泵與冷卻水泵為定流量系統(Constant Water Volume, CWV)設計，低負載運轉效率差高耗能。
方法：修改為一次側變流量(Variable Water Volume, VWV)系統，移除原一次冰水泵，冰水主機冰水側新增二通控制閥控制回水量，並於冷卻水泵加裝變頻器，配合系統變頻控制自動化之運轉策略，使冰水主機運轉於 50%~100% ，減少冰水主機與水泵運轉耗能。

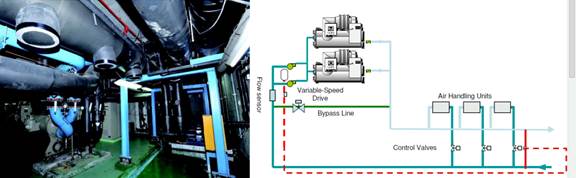

圖3.57 設備現況與一次側變水量系統示意圖
設備現況：
改善前描述
- 一次冰水泵CHP -3台(無變頻)
- 區域泵ZP-6台(有變頻無監控最佳化)
改善後描述
- 移除一次冰水泵CHP - 3台
- 區域泵ZP-6台(變頻合併監控最佳化)
節省電力：節省電量: 133 萬度/年
費用約為 399 萬元/年 (3元/度)
結論： 一次側變流量系統優點&系統溫差最佳化初設費用成本降低機房占地空間減少降低泵浦總用電量。
