應用實例
1. 案例名稱
大陸某健康產業園區 (台隆節能科技股份有限公司提供)
2. 基本概要介紹
該園區依用途不同可分為實驗樓、宿舍樓、科研樓及培訓所等建築物，本案之規劃設計案場為實驗樓，其園區內共有5棟實驗樓，每棟建築物分為a區、b區，其中1＃實驗樓b區為7層之建築物，其餘均為5層建物。各實驗樓樓層皆有配置風機，主要作為空調箱新風進氣使用，其設備如下所示。
表3.10現場設備規格數量表
配置 |
a區 |
b區 |
||
風量 (m3/h) |
台數 |
風量 (m3/h) |
台數 |
|
1#實驗樓 |
50000 |
5 |
90000 |
7 |
2#實驗樓 |
45000 |
5 |
45000 |
5 |
3#實驗樓 |
45000 |
5 |
45000 |
5 |
4#實驗樓 |
45000 |
5 |
45000 |
5 |
#實驗樓 |
50000 |
5 |
80000 |
5 |
3. 節能規劃內容
本案依照現場之空調箱風量進行熱交換器最適量設計，其主要節能設計理念在於，於夏季時，外氣溫度較室內空調溫度高，利用空調排氣進行空調箱新風之預冷，藉此降低壓縮機負載；於冬季時，外氣溫度教室內空調溫度低，利用空調排氣進行空調箱新風之預熱，藉此降低加熱器負載。其改善後之熱交換系統流程圖及現場配置圖如下所示。

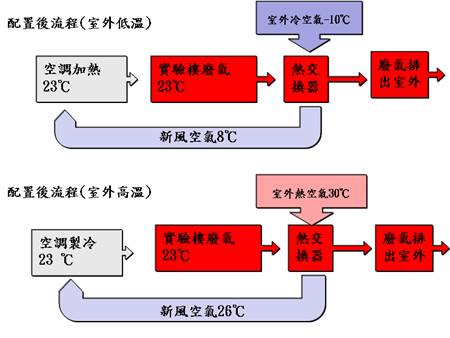

圖3.36熱交換系統流程圖

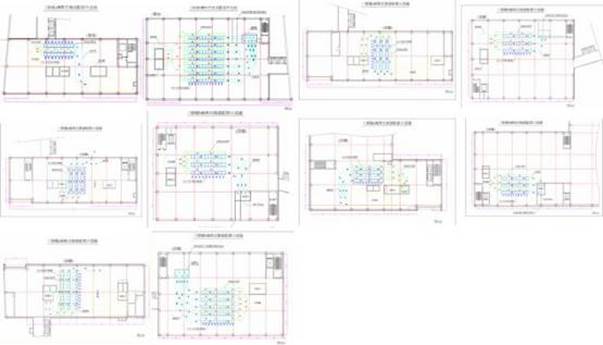

圖3.37熱交換器規劃圖面
熱回收所需熱量分析—本案依照案場當地之氣候條件，進行空調新風加熱/製冷所需熱量之分析，並計算熱交換器所能回收之溫度，其餘不足之部份以其他加熱/製冷設備輔助，其分析結果如下所示。

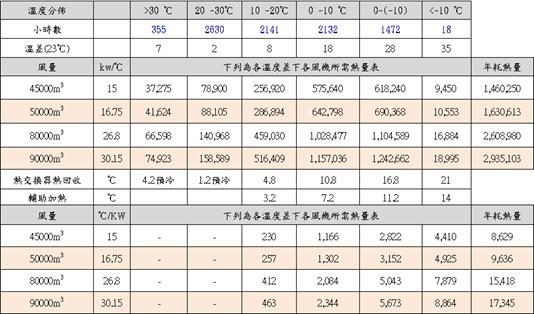

表3.11案場所需熱量分析表
熱回收節能效益分析—本案於依照上述所需熱量分析，進行熱交換器之節能效益評估，其結果如下所示。
表3.12熱回收節能效益分析
備註：
*1：每度電（kWh）以1 RMB計。
*2：天然氣熱值以8900kcal/m3計。
*3每度天然氣（m3）以2.28 RMB計。
本案所採用之熱交換器，其主要設計理念在於，於外氣溫度高時進行預冷，於外氣溫度低時進行預熱，藉此降低壓縮機及加熱器之負載，因此，於一年四季皆可獲致極佳之節能效果。
熱交換器依照案場所使用之加熱設備不同，可獲致不同之節能效果（單位熱值與能源單加之差異），以天然氣及電熱兩種加熱器來看，本案可獲致1600萬RMB及8900萬RMB之節能效果，以最低之回收效益來看，其設備回收年限約1.8年回收。
