「全熱交換器」以兩大獨立風道的設計概念,引進戶外新鮮空氣,並同步將室內汙濁空氣排出戶外,特殊的全熱交換引擎,還可以將60%~73%以上的冷暖氣保留在室內,徹底解決因換氣造成的冷暖氣流失問題,並達到室內空氣交換;機體、熱交換引擎具有隔音效果。可以防止戶外噪音傳入室內,或防止室內聲音傳至戶外。

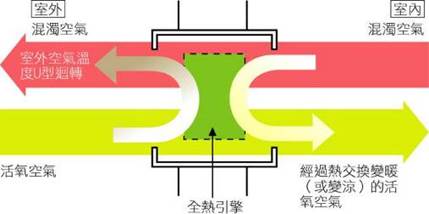

圖3.12全熱交換器設計概念圖
1. 全熱交換引擎
全熱交換引擎有以下幾點特點:
(1) 全熱引擎採六角形ABS框架設計,不易氧化腐蝕、不易阻塞。
(2) 風道寬、無吸附性、能耐濕、透濕性高。
(3) 無運轉部件,可靠性強,使用壽命長。
(4) 高效回收換氣能量值。
圖3.13全熱交換引擎圖
2. 溫度、濕度、焓交換原理

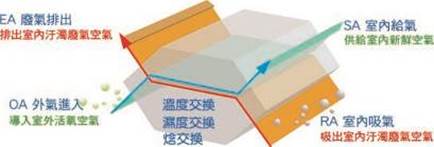

全熱交換引擎片能把室內汙濁空氣中的溫度、能量、氧分子與水分子傳遞給新鮮空氣,而其他有害物質則會被排至室外。如下圖所示。
圖3.14 溫度、濕度、焓交換原理圖

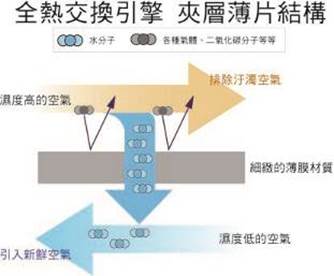

(1) 夾層薄片結構
全熱交換引擎夾層薄片結構室內空氣及室外空氣通過全熱交換引擎時,兩端不同溫度空氣會透過流動與熱傳導來交換溫度,同時水蒸氣因分壓差轉移水份,將高濕部位放出,來進行濕度交換。
圖3.15夾層薄片結構圖

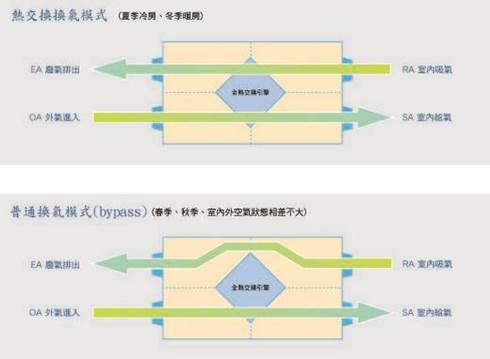

(2) 熱交換換氣模式
「熱交換換氣模式」為當室內外空氣溫度相差很大時使用,可有效節降低空調機負載,隔絕噪音防止空氣汙染。
「普通換氣模式」使用於春季與秋季,或是當室內外空氣溫度相差不大時,即可單純使用換氣功能。
圖3.16熱交換換氣模式圖

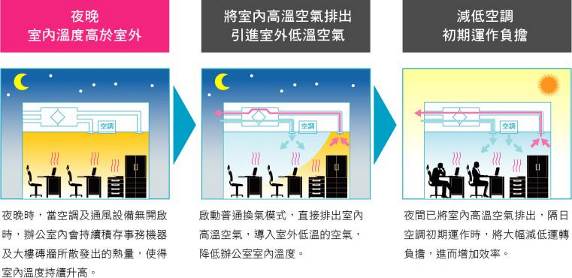

a. 手動選擇(普通換氣)
(a) 對於全年皆需全天候使用冷氣的設施,當室外溫度比室內溫度低時,亦可使用此功能來減輕空調的負擔。
(b) 於夜晚使用本功能來降低室內溫度,可減低隔日空調初期運作使用負載。
圖3.17 普通換氣示意圖

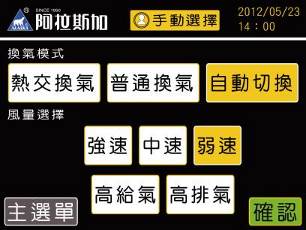

b. 手動選擇(自動切換)
根據空調的運作,判別室內、室外的溫度條件,系統會自動選擇最適當的換氣模式,達到節能效率。
圖3.18 手動選擇畫面
c. 智慧模式(間歇運轉)
當使用全熱交換器時,室外溫度比室內溫度低很多的狀況下,連續運轉會有可能造成室內溫度的降低,尤其是在室內給氣口附近,會有明顯的低溫狀況發生,此時可採用間歇運轉模式,來減緩室內低溫的狀況產生。
圖3.19 智慧模式(間歇運轉)
d. 智慧模式(CO2偵測運轉)

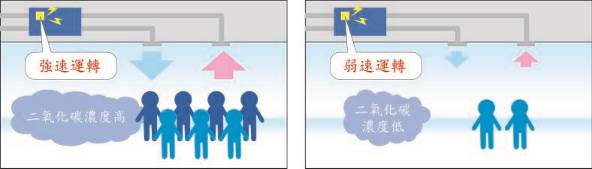

可偵測室內二氧化碳濃度,並完整顯示於控制面板上,再依照設定值(可預設或自定)來決定運轉速度,讓室內保持空氣清新,而全熱交換器也能隨時處於最佳運轉狀態,達到節約能源的效果。
圖3. 20 智慧模式(CO2偵測運轉)

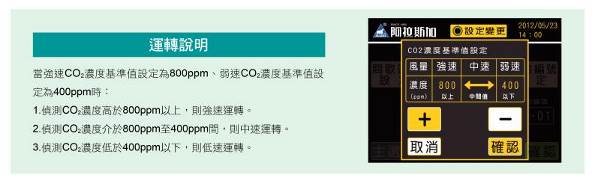

圖3.21 CO2偵測運轉說明圖
(3) 風量選擇模式
依照室內環境需求,提供多種風量選擇設定,以控制室內室壓,來保持室內空氣品質。
表3.2 風量選擇模式比較表
(4) 預冷、預熱控制
打開空調後,等0.5小時或1小時,讓室內與室外溫差加大,再啟動全熱交換器,可發揮全熱交換器最大特性,有效節省空調負荷。
圖3.22 預冷、預熱控制圖
(5) 多樣管理控制模式

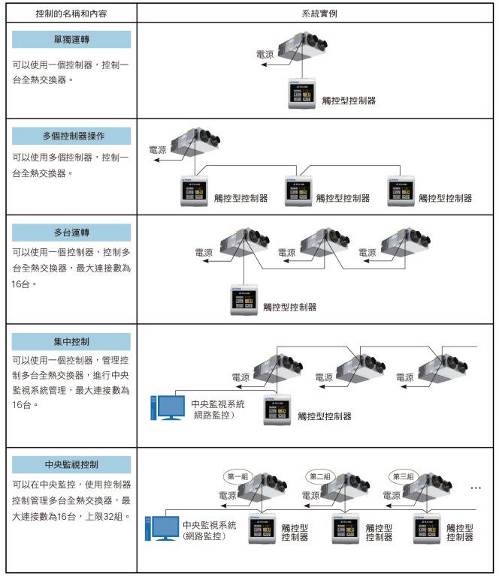

表3.3 多樣管理控制模式比較表
